袋式除尘器怎么分类?5张动图带你了解!

发布时间:2020-02-13 17:29人气:

袋式除尘器的形式、种类很多,按清灰方式可以分为逆气流清灰脉冲喷吹清灰机械清灰三类; 按过滤方式可以分为内过滤式外过滤式两类;按进出口的位置不同可分为下进风上进风两类。

1.

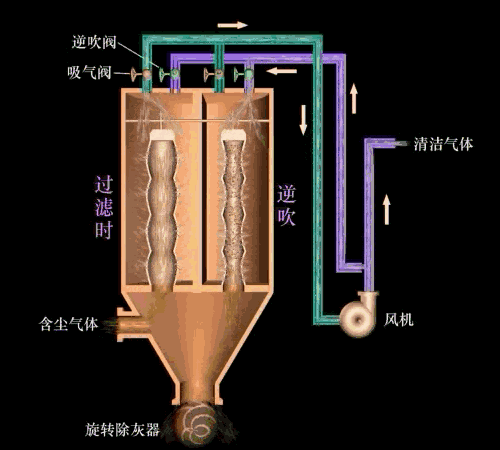

逆气流清灰
逆气流清灰是采用室外或循环空气形式与含尘气流相反的反方向气流通过滤袋,使其上的尘层脱落,掉入灰斗中。

在这种清灰方式中,一方面是由于反方向的清灰气流在粉尘层上形成的黏性剥离力直接剥离尘层;另一方面,由于气流方向的改变,滤袋产生胀缩振动,也有助于尘块的脱落。

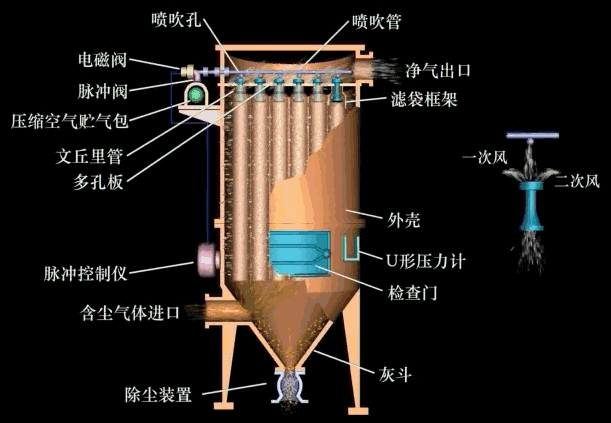

2.脉冲喷吹清灰方式

压缩空气经过喷吹口以很高的速度喷出后诱导围绕的空气在极短的时间内喷入滤袋,使滤袋产生快速胀缩。

粉尘层的剥离一方面是借助喷吹气流对粉尘层的剥离力,另一方面则是依靠膨胀滤袋在回缩过程中形成的反向加速度将粉尘甩脱。这种方式的清灰强度大,可以在过滤工作状态下进行清灰,允许的过滤风速也高。

由于脉冲喷吹清灰方式具有很多优点,逐渐成为袋式除尘器的一种主要的清灰方式。

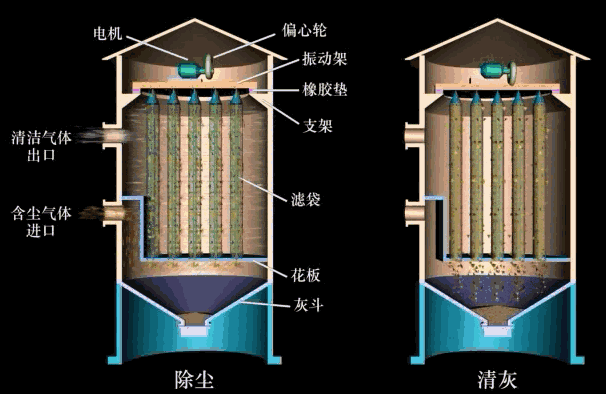

3、机械清灰式

这种清灰方式可以包括人工振打、机械振打等,是一种最简单的清灰方式。



一般来说,机械振打的滤袋沿轴向的振动分布不均匀(公众号 机电人脉),而且加速度衰减较快,滤袋长度一般较短,过滤风速也较小。机械振动清灰袋式除尘器采用机械运动装置使滤袋作周期性振动,使粘附在滤袋上的尘粒落入灰斗中。


根据振动方式不同,可分为水平振动、垂直振动、扭曲振动三种形式,如下图所示。

(a) 为水平振动,有顶部和中部振动两种;

(b) 为垂直振动,它利用偏心轮装置振打滤袋框架或定期提升滤袋框架进行清灰;

(c) 为扭曲振动,它利用机械传动装置定期将滤袋扭转一定角度,使尘粒脱落。

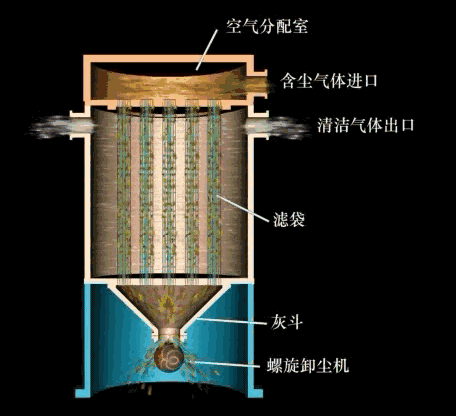

4、内外滤式

内虑式除尘器的含尘气流首先进入滤袋内部,由内向外过滤,粉尘沉积于滤袋表面。内滤式的滤袋外部为干净气体侧便于检查与换袋。内滤式一般适用于机械清灰和逆气流清灰袋式除尘器。

外滤式除尘器的含尘气流由滤袋外部通过滤料计入滤袋内,净化后排出。为了便于过滤,滤袋内部要设支撑骨架(袋笼)。外滤式适用于脉冲喷吹袋式除尘器、高压气流反吹袋式除尘器、扁袋式除尘器等。

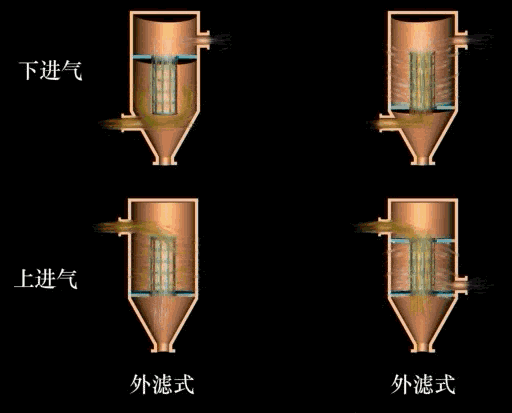

5、上进风和下进风式

下进风:含尘气流由除尘器的下部灰斗部分进入除尘器内部。

上进风:含尘气流由除尘器的上部灰斗部分进入除尘器内部。
