湿式静电除尘器

电除尘器（又称电滤器）是含尘气体通过高压电场进行电离的过程中，使尘粒荷电，并在电场力的作用下使尘粒沉积在集尘极上，将尘粒从含尘气体中分离出来的一种除尘设备。

湿式电除尘器是利用水流来清灰的电除尘器。在湿式电除尘器中，一般都是用水冲洗集尘极板，使极板表面经常保持一层水膜，粉尘降落在水膜上时，随水膜流下，从而达到清灰的目的。

湿式清灰的主要优点是粉尘重新进入量小，改进了电除尘器的操作，同时也可以净化部分有害气体，如二氧化硫、氟化氢等。湿式清灰的主要问题是极板腐蚀和污泥处理。

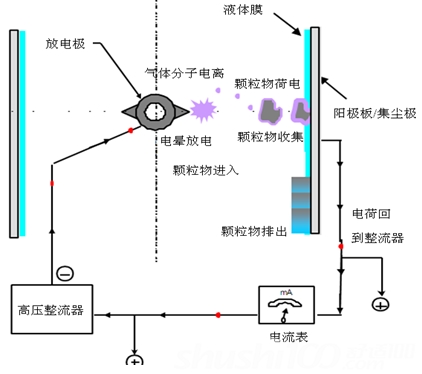

1.湿式静电除尘器的工作原理


湿式静电除尘器的工作原理涉及悬浮粒子荷电、带电粒子在电场内的迁移和捕集，以及将捕集物从集尘表面上清除三个基本过程。

1. 高压直流电晕是使粒子荷电的最有效办法，广泛应用于静电除尘过程。电晕过程发生在活化的高压电极和接地极之间，电极之间的空间内形成高浓度的气体离子，含

   尘气流通过这个空间时，尘粒在百分之几秒的时间内因碰撞俘获气体离子而导致荷电。粒子获得的电荷随粒子大小而异。一般说来，直径1微米的粒子大约获得30000

   个电子的电量。

2. 荷电粒子的捕集是使其通过延续的电晕电场或光滑的不放电电极之间的纯静电场而实现。前者称单区电除尘器，后者因粒子荷电和捕集是在不同区域完成的，称为双

   区电除尘器。

3. 在湿式电除尘器中，一般都是用水冲洗集尘极板，使极板表面经常保持一层水膜，粉尘降落在水膜上时，随水膜流下，从而达到清灰的目的。

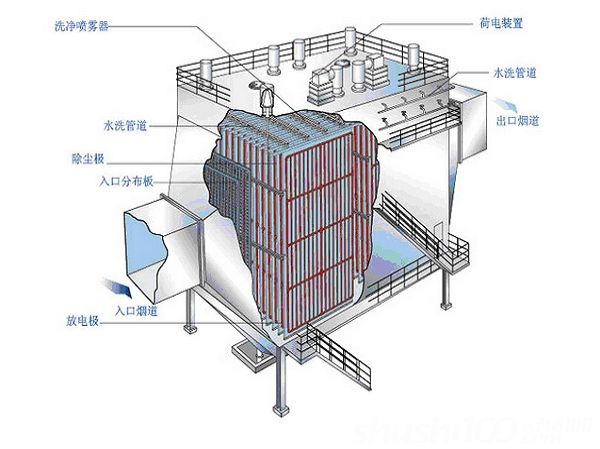

   2.湿式电除尘器的结构构成


   湿式静电除尘器的结构是主要由湿式电场系统、电气系统、保温箱热风吹扫系统、冲洗水系统和壳体组成。

   2.1湿式电场系统

       湿式电场系统构成湿除的主体部分，包括：

       ①阳极系统：主要由阳极板、阳极吊梁、极距限位装置等组成。

       ②阴极系统：主要由阴极线、阴极框架、阴极吊挂、阴极进线、绝缘构件等组成。

   2.2电气系统

       电气系统是形成高压电场和供电的系统，主要由高压供电和低压控制两大部分组成。

       ①高压供电装置：由控制柜、整流变压器、可控硅、隔离开关箱、智能型电除尘专用控制器及一些相关的附件等设备组成。

       ②低压自动控制系统：一般包括绝缘子加热恒温自动控制装置;安全连锁装置;高压安全接地开关控制装置;绝缘子室低温监测与

   显示报警装置;变压器油温保护装置等。

   2.3保温箱热风吹扫系统

       保温箱热风吹扫系统是湿除高压电场稳定运行的必要条件，主要由吹扫风机、加热器、保温箱等部件组成。

   2.4冲洗水系统

       冲洗水系统主要由冲洗水箱、水泵、喷淋冲洗系统和喷雾冲洗系统组成，并辅助以内部管网及喷嘴。

       喷淋系统定期对阴极线、阳极板等内部构件进行冲洗，确保湿式电湿式电除尘器正常稳定运行。喷雾系统的主要功能是将工艺水雾化后随烟气送入

   湿式电除尘器电场区，雾滴吸附大量的气溶胶和悬浮尘粒，在高压电场作用下被阳极板捕集并形成均匀水膜排走，并起到对极板的清洁作用。

       运行中，含尘和含浆的潮湿烟气由电场上游进入并流过整电场区域。电场内由于阴阳极系统的相互作用，形成大量气体电离生成的电子和离子，潮

   湿烟气吸附电子和离子形成荷电颗粒，并在电场作用下向电极性相反的电级运动而沉积在电极上，使得气体得到净化，净化后的气体由电场下游排放。
